引言

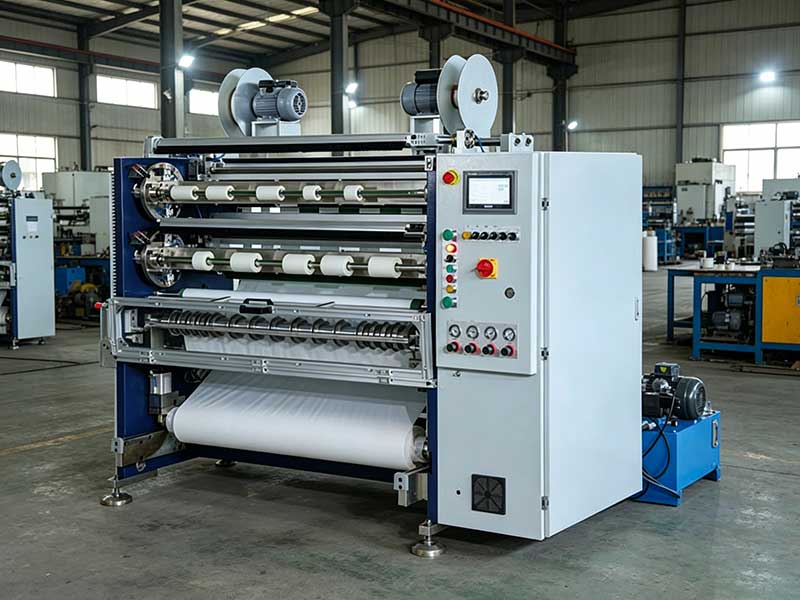

在膠粘制品加工行業，單面膠分切機是將寬幅母卷分切為特定規格窄幅產品的關鍵設備。分切過程中，張力控制的優劣直接影響成品端面整齊度、收卷松緊一致性以及后續使用時的放卷順暢性。本文從工程實踐角度，系統梳理單面膠分切機張力控制的基本原理、核心環節及現場調試方法。

一、張力控制的基本原理

張力是指材料在分切過程中受到的拉伸應力。對于單面膠帶而言，張力過大會導致膠層拉伸變形、邊緣卷曲，甚至基材斷裂；張力過小則造成收卷松散、跑偏、端面不平。

分切機張力控制系統通常遵循速度-張力開環或閉環模型。最常用的是間接張力控制方式——通過控制驅動電機的輸出轉矩，間接維持材料張力穩定；高端設備則采用直接張力控制，由張力傳感器實時檢測并反饋給控制器。

核心控制邏輯可概括為：

張力設定值 → 控制器（PID算法） → 執行機構（電機/磁粉制動器） → 張力反饋（傳感器）

二、單面膠分切機張力控制的關鍵環節

典型的單面膠分切流程包含三個張力區域，每個區域的控制策略有所不同：

放卷區：隨著卷徑從大變小，在相同制動力矩下張力會遞增。因此需根據當前卷徑實時調節制動電流，實現恒張力。通常使用超聲波傳感器或編碼器測量卷徑。

收卷區：單面膠分切往往采用多軸收卷，不同卷芯因初始直徑差異、材料厚度波動，所需張力不一致?；钶S通過獨立控制每段軸芯的滑差力矩，確保各工位張力均衡。

三、核心硬件與選型要點

1. 張力傳感器：一般為應變片式，安裝于導輥軸承座下方。單面膠張力范圍通常為30～150N/m（依基材寬度和厚度變化），傳感器量程應選取實際張力的1.5～2倍。

2. 控制器：可采用專用張力控制器（如三菱LE-40MTA）或PLC（如西門子S7-1200）+模擬量模塊。PID參數需要針對單面膠低延伸率、低阻尼的特性進行整定。

3. 執行機構：

? 放卷端：磁粉制動器成本低、低速性能好，但響應稍慢；高精度場合用伺服電機。

? 收卷端：滑差軸是目前主流選擇，配合獨立張力調節模塊，可處理1.5英寸或3英寸卷芯。

四、PID參數的整定與調試方法

單面膠分切的張力控制常用PID（比例-積分-微分）算法。由于膠帶材料幾乎沒有塑性延伸能力，系統對超調非常敏感，調試需特別小心。

1. 調試前準備

? 確保機械部分無卡滯，導輥轉動靈活，張力傳感器安裝方向正確且已標定零位。

? 穿好材料，設定初始張力參考值（建議取工藝推薦值的60%）。

2. 參數整定步驟

典型經驗值（以200mm寬單面膠為例）：

? P = 8～15

? I = 0.5～1.2 秒

? D = 0.05～0.2 秒

?? 注意：積分過強會引起低頻振蕩，微分過大會放大傳感器噪聲。調試時先將加減速時間放慢（如30秒），穩定后再提速。

3. 常見現場問題與對策

五、錐度張力的設定技巧

收卷接近結束時，若保持恒定張力，內層材料會被過度擠壓變形，單面膠容易出現“滲膠”或邊緣粘合。因此需要采用錐度張力——即張力隨卷徑增大而線性遞減。

公式：

T = T? × [1 ? K × (D ? D?) / D_max]

其中：

? T? — 初始張力（N）

? D? — 初始卷徑

? D_max — 滿卷卷徑

? K — 錐度系數（通常取0.2～0.5）

對于單面膠，建議K值取0.3左右，錐度起始點設在卷徑達到100mm以后。

六、維護與日常注意事項

1. 傳感器清潔：膠粉、灰塵堆積在傳感器活動部位會造成零點漂移，應每周用酒精擦拭。

2. 磁粉制動器更換磁粉：使用超過2000小時后，磁粉會老化結塊，導致張力抖動，應及時更換。

3. 滑差軸保養：每班檢查空心軸與摩擦片的間隙，保持潤滑，避免因局部過熱燒損。

結語

單面膠分切機的張力控制看似復雜，但理解了“放卷恒張力、收卷錐度控制、多軸獨立調節”的核心邏輯后，調試思路便會清晰許多?，F(xiàn)場調試時，建議從慢速、低張力開始逐步逼近工藝要求，記錄每一組PID參數對應的成品質量，積累形成本機型的“參數數據庫”。只有將原理與反復調試的經驗相結合，才能真正實現高效、穩定的分切生產。
