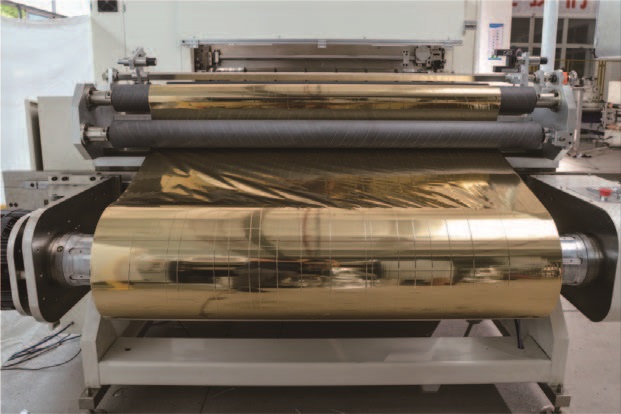

在燙金印刷與包裝工業(yè)中，燙金箔（Hot Stamping Foil）作為核心耗材，其分切質(zhì)量直接影響后續(xù)燙印效果。傳統(tǒng)分切設(shè)備長期以PET（聚對苯二甲酸乙二醇酯）薄膜為基準(zhǔn)設(shè)計——PET憑借其優(yōu)異的抗拉伸強(qiáng)度、耐溫性和尺寸穩(wěn)定性，成為燙金箔載體的黃金標(biāo)準(zhǔn)。然而，隨著全球可持續(xù)發(fā)展戰(zhàn)略推進(jìn)及環(huán)保法規(guī)日益嚴(yán)格，生物基薄膜（如PLA聚乳酸、PHA聚羥基脂肪酸酯、纖維素基薄膜）正加速進(jìn)入燙金材料市場。這一轉(zhuǎn)變對分切設(shè)備提出全新挑戰(zhàn)，也催生了燙金箔分切機(jī)材料適應(yīng)范圍拓寬的技術(shù)革新。

一、PET與生物基薄膜的關(guān)鍵差異

生物基薄膜普遍更脆、更軟、耐熱性低，且易產(chǎn)生靜電與吸濕變形。若直接采用針對PET設(shè)計的傳統(tǒng)分切機(jī)，容易出現(xiàn)邊緣毛刺、膜面劃傷、張力波動導(dǎo)致拉伸甚至斷裂等問題。

二、分切機(jī)適應(yīng)范圍拓寬的技術(shù)路徑

為兼容PET與生物基薄膜，甚至實(shí)現(xiàn)快速切換，現(xiàn)代燙金箔分切機(jī)在以下五個方面進(jìn)行系統(tǒng)優(yōu)化：

1. 精密張力控制系統(tǒng)

? 采用閉環(huán)伺服張力控制，通過低慣性舞蹈輥與張力傳感器實(shí)時反饋，使薄膜在高速分切中始終保持恒定低張力（例如從PET的150N/m降至生物基薄膜的50–80N/m）。

? 引入分段張力設(shè)定：放卷、牽引、收卷獨(dú)立控制，避免生物基薄膜因局部過拉伸而頸縮或破裂。

2. 刀具系統(tǒng)柔性化升級

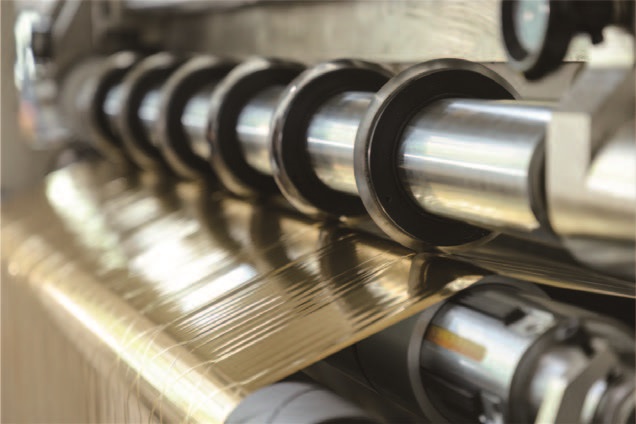

? 圓刀分切代替?zhèn)鹘y(tǒng)壓切刀：圓刀剪切的剪切應(yīng)力更小，適合脆性生物基薄膜，減少邊緣裂紋。

? 刀具材質(zhì)采用超硬涂層（如類金剛石DLC），降低摩擦系數(shù)，防止生物基薄膜因摩擦力過大而產(chǎn)生熱熔或拉毛。

? 刀隙自動調(diào)節(jié)：根據(jù)薄膜厚度及硬度，微調(diào)上下刀重疊量與側(cè)向壓力，實(shí)現(xiàn)“零壓損”分切。

3. 低摩擦導(dǎo)輥與防靜電方案

? 全通路采用陶瓷或碳纖維導(dǎo)輥，表面粗糙度Ra≤0.05μm，避免生物基薄膜表面劃傷。

? 主動式靜電消除：高頻離子風(fēng)棒+接觸式靜電刷雙管齊下，消除生物基薄膜高靜電帶來的吸附與疊切問題。

4. 溫濕度自適應(yīng)調(diào)控

? 針對生物基薄膜吸濕膨脹的特點(diǎn)，分切機(jī)可選配局部溫濕度控制罩（相對濕度控制在45±5%，溫度20–25°C），減少分切過程中的尺寸變化。

? 刀區(qū)局部冷卻（冷風(fēng)刀或微液滴冷卻），防止高速分切升溫導(dǎo)致生物基薄膜軟化粘連。

5. 智能配方與自學(xué)習(xí)算法

? 設(shè)備內(nèi)置材料數(shù)據(jù)庫，存儲PET及多種生物基薄膜的張力-速度-刀具參數(shù)最優(yōu)組合。

? 通過AI自學(xué)習(xí)：在切換材料時，操作員只需掃描材料二維碼，系統(tǒng)自動調(diào)取并微調(diào)參數(shù)，分切米數(shù)達(dá)50米內(nèi)完成穩(wěn)定自適應(yīng)。

三、典型應(yīng)用案例與效果

某歐洲燙金箔廠商從全PET產(chǎn)線轉(zhuǎn)向添加30% PLA基燙金箔后，原有分切機(jī)廢品率由2%飆升至14%。在引入新型寬適應(yīng)分切機(jī)（具備上述技術(shù)）后，結(jié)果如下：

? 分切速度：維持原有250 m/min，僅降低15%速度用于高脆性PLA箔。

? 廢品率：PLA基箔廢品率降至3.2%，與PET箔（1.8%）差距顯著縮小。

? 切換時間：PET?生物基薄膜切換時間由45分鐘壓縮至8分鐘。

? 燙印測試：分切后生物基燙金箔在卡紙燙印時，邊緣清晰度達(dá)標(biāo)率99.3%，與傳統(tǒng)PET載體無統(tǒng)計學(xué)差異。

四、未來展望：從“拓寬”走向“普適”

隨著第二代生物基薄膜（如改性PLA、PEF聚呋喃二甲酸乙二醇酯）及生物基-化石基共混膜的出現(xiàn)，分切機(jī)將進(jìn)一步向通用智能化演進(jìn)：

? 材料數(shù)字孿生：通過在線紅外光譜與微拉力測試，實(shí)時識別薄膜類型并自適應(yīng)調(diào)整工藝。

? 零廢棄分切：針對可堆肥生物基薄膜，分切邊角料直接接入降解回用單元，實(shí)現(xiàn)閉環(huán)綠色生產(chǎn)。

? 模塊化刀架：快速更換激光輔助分切或超聲波分切模塊，從根本上消除機(jī)械剪切應(yīng)力，讓分切機(jī)成為真正“不挑材料”的柔性平臺。

結(jié)語

從PET到生物基薄膜，燙金箔分切機(jī)正經(jīng)歷一場由材料革命驅(qū)動的深層次技術(shù)迭代。這不僅是刀具與張力的簡單調(diào)整，而是機(jī)械設(shè)計、控制算法、材料科學(xué)及環(huán)保理念的融合創(chuàng)新。當(dāng)分切機(jī)不再被“某一類材料”定義，而是以物理屬性為核心構(gòu)建自適應(yīng)系統(tǒng)，整個燙金包裝產(chǎn)業(yè)也將更順暢地步入可持續(xù)未來。
