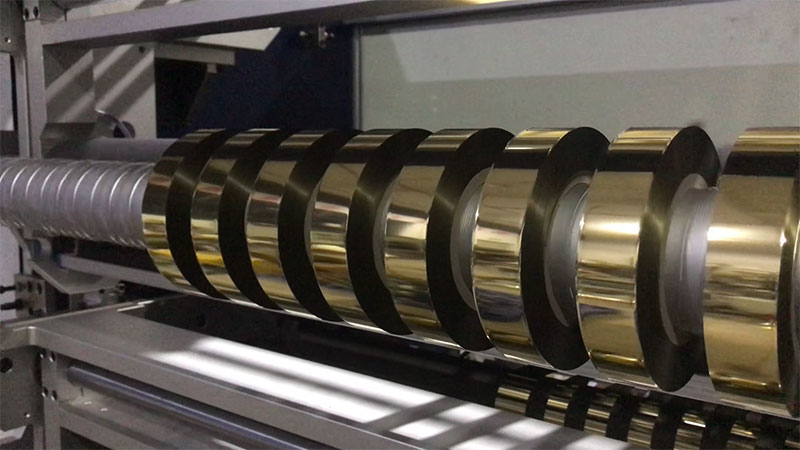

燙金箔分切過程中，切邊不齊是讓不少操作人員頭疼的問題。邊緣參差不齊不僅影響產(chǎn)品外觀，還可能導致后續(xù)燙金時定位不準、廢品率上升。其實，絕大多數(shù)切邊不齊的問題，通過規(guī)范的校準操作就能快速解決。

為什么會出現(xiàn)切邊不齊？

在動手調(diào)整之前，先簡單判斷故障來源。切邊不齊通常表現(xiàn)為三種情況：

? 波浪形邊緣：分切后的箔帶邊緣呈輕微波浪狀，多與張力波動或刀片安裝松動有關

? 毛刺狀邊緣：邊緣有細小毛絲或碎屑，一般意味著刀片鈍化或上下刀配合間隙不當

? 整體偏移：整卷材料一側寬一側窄，通常是導輥不平行或放卷糾偏失靈

找準癥狀，再按以下三步進行校準。

第一步：檢查并校準刀片狀態(tài)

1. 停機并安全鎖定設備，清理刀軸及周圍殘留的燙金箔碎屑。碎屑積聚會直接影響切邊質(zhì)量。

2. 檢查圓盤刀（上下刀）的疊合量：

? 上刀與下刀的側面重疊深度通常應控制在 0.5~1.5mm（具體視材料厚度而定，薄料取小值）

? 如果疊合量不足，切不斷材料；疊合量過大，則會產(chǎn)生擠壓毛邊

3. 調(diào)整刀片間隙：

? 松開上下刀軸的固定螺絲

? 用塞尺或?qū)Ｓ昧烤哒{(diào)整兩刀片刃口之間的側向間隙，一般推薦 0.03~0.08mm（相當于一張A4紙厚度的1/3到1張紙）

? 對于較薄的燙金箔（如12μm以下），間隙應盡可能小，以“剛好切斷且無擠壓”為準

4. 檢查刀片是否有崩口或磨損：如有明顯缺口，應及時更換或研磨。

第二步：校準分切張力系統(tǒng)

張力不穩(wěn)定是切邊不齊最常見的隱性原因。

1. 檢查放卷張力：

? 手動拉動材料，感受放卷軸阻力是否均勻。常見問題為氣脹軸漏氣或磁粉制動器輸出不穩(wěn)

? 對于配有自動張力控制器的機型，查看設定值與實際反饋值的偏差是否超過10%

2. 分段測試張力：

? 讓設備低速運行（約10~20m/min），觀察分切后各條箔帶的松緊是否一致

? 如果中間條帶緊、兩邊條帶松，說明展平輥（弧形輥）角度不當或失效

3. 調(diào)整收卷張力錐度：

? 收卷張力過大，會“拉偏”切邊位置，尤其在后半卷時明顯

? 建議將張力錐度（Taper）設為 15%~25%，即卷徑增大時張力逐漸減小

第三步：校正導輥平行度與糾偏系統(tǒng)

如果刀片和張力都正常，切邊依然不齊，問題大概率出在走料路徑上。

1. 檢查各導輥是否平行：

? 用卷尺或激光對中儀測量相鄰導輥兩端到機架基準面的距離，差值應 ≤ 0.5mm/m

? 重點檢查分切前后的壓輥、牽引輥和導出輥

2. 校準糾偏裝置：

? 將材料穿好并低速運行，觀察材料邊緣是否始終處于光電/超聲波傳感器的檢測范圍內(nèi)

? 如果材料在糾偏輥上反復“跑偏”，需清潔傳感器鏡頭，并重新設定“對中”或“單邊”模式

? 手動測試糾偏動作：遮擋傳感器一側，看糾偏輥是否及時向反方向移動

3. 檢查各輥表面是否有磨損或粘膠：輥面磨損不均勻會導致材料橫向竄動，清潔或打磨修復即可。

校準后的驗證

完成上述三步后，建議進行驗證測試：

? 取一段長約5~10米的分切后樣品，在平整臺面上展開

? 用直尺測量不同位置的寬度，偏差應控制在 ±0.3mm/m 以內(nèi)（普通工業(yè)級要求）

? 觀察邊緣是否平滑、無毛刺、無周期性波浪

如果仍有問題，可逐項復查：刀片間隙是否因緊固螺絲時移位、張力傳感器是否故障、導輥軸承是否磨損。

預防切邊不齊的日常維護

? 每班清潔：清理刀軸和導輥上的箔粉、靜電吸附的碎屑

? 定期換刀：根據(jù)分切米數(shù)制定換刀周期，例如每分切10萬米研磨一次圓盤刀

? 記錄張力參數(shù)：針對不同規(guī)格的燙金箔（厚度、寬度）建立工藝卡片，避免隨意調(diào)整

? 檢查氣路：氣脹軸和糾偏氣缸的漏氣會引發(fā)間歇性切邊問題

切邊不齊往往不是單一原因造成的，但按照“先調(diào)刀片、再穩(wěn)張力、后校導輥”的順序，絕大多數(shù)問題都能在30分鐘內(nèi)解決。如果你按照上述步驟操作后依然無法改善，歡迎在評論區(qū)留言說明設備型號和材料規(guī)格，我們再一起深入分析。
