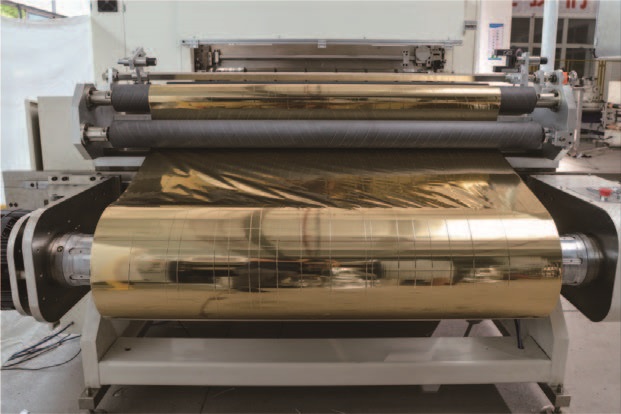

燙金箔（電化鋁）的分切質(zhì)量直接影響燙金效果與材料利用率。若分切后出現(xiàn)毛邊、拉絲、粉塵或邊緣不齊，除了設(shè)備精度外，刀型選錯或使用不當往往是核心原因。本文針對燙金箔特性，對比圓刀與平刀的適用場景，助您快速決策。

一、先診斷：毛邊產(chǎn)生的常見原因

在選型前，需確認毛邊是否由以下因素疊加導致：

? 材料特性：燙金箔的鍍鋁層脆、離型層敏感，刀具剪切時若摩擦過大或刃口鈍化，易撕裂涂層。

? 分切方式：剪切式（圓刀）與壓切式（平刀）受力不同，不適合的刀型會直接產(chǎn)生毛刺。

? 張力控制：分切時張力波動會導致箔面抖動，即便用好刀也難避免輕微毛邊。

若已排除張力、收卷問題，則重點優(yōu)化刀具選型。

二、圓刀 vs 平刀：關(guān)鍵差異對比

三、選型核心建議：看材質(zhì)與訂單量

優(yōu)先選圓刀的情況：

1. 厚度≤12μm的超薄燙金箔（常見于高精度燙?。浩降兑讐撼雒吷踔翑嗖?。

2. 要求無毛邊、無粉塵（如用于光學鏡頭裝飾或電子標簽燙金）。

3. 大批量高速分切（如寬幅母卷分切成窄條）。

4. 材料含易脫落鍍層（如鐳射燙金箔）。

典型配置：上下圓刀均采用鎢鋼或陶瓷涂層刃口，側(cè)間隙控制在箔厚的5%~8%。

可選用平刀的情況：

1. 厚度≥30μm的厚燙金箔或復合卡紙燙金箔。

2. 樣品試制、極小批量（圓刀調(diào)刀耗時長，平刀換單快）。

3. 設(shè)備老舊、無法穩(wěn)定控制圓刀間隙（勉強用圓刀反而崩邊）。

4. 分切寬度＞300mm且允許輕微修邊（后續(xù)燙金可覆蓋毛邊區(qū)域）。

注意：平刀必須配軟砧墊（如聚氨酯），并采用跳切方式減少連續(xù)壓痕。

四、避開常見誤區(qū)

? 誤區(qū)1：圓刀一定沒毛邊

錯。若圓刀軸向竄動＞0.02mm、或刃口有微觀缺口，仍會產(chǎn)生周期性毛刺。

? 誤區(qū)2：平刀便宜就多用

平刀刀模耗材看似便宜，但停機換刀、清理鋁粉、廢品率上升的綜合成本往往更高。

? 誤區(qū)3：一刀通用所有箔

不同批次燙金箔的離型層硬度、鋁層附著力不同。建議每換一種箔，先打50米樣確認切口。

五、實戰(zhàn)檢查清單

若當前已出現(xiàn)毛邊，按順序排查：

1. 先看刀是否鈍了：圓刀建議每分切5~10萬米修磨一次；平刀每換2~3卷就檢查刃口。

2. 再看間隙/壓力：圓刀側(cè)間隙應(yīng)比箔厚小10%~20%；平刀壓力以剛好切斷離型層為準，過壓必出毛邊。

3. 最后測跳動與平行度：圓刀主軸跳動＞0.01mm需維修；平刀砧板表面不能有凹坑。

總結(jié)建議

? 追求無毛邊、高速、薄箔 → 圓刀（投入稍高，但長期省心）。

? 打樣、厚箔、間歇式生產(chǎn) → 平刀（靈活，但需接受輕微毛邊或增加修邊工序）。

? 若兩種刀型都無法徹底解決毛邊，需回到分切機本身：檢查收卷壓輥、靜電消除器及張力閉環(huán)控制——有時毛邊其實是箔在收卷途中蹭傷的。

最后一句經(jīng)驗：燙金箔分切，七分在刀，三分在張力與清潔。選對刀型，再配合無塵刮刀和真空吸塵裝置，毛邊率可降至0.5%以下。
